Pas d'AVX-512 pour les Core i7/i5 Skylake ?!

Publié le 06/03/2015 à 15:15 par Marc Prieur

Annoncé en 2013, l'AVX-512 est une extension du jeu d'instruction AVX qui rajoute des instructions SIMD 512 bits, soit le double de l'AVX actuel, pouvant cibler aussi bien des données entières que flottantes. Il est ainsi possible d'appliquer avec ces instructions vectorielles une même opération sur 16 données 32-bits en simultané (ou 8x64 bits), contre deux-fois moins en AVX classique qui se limite à 256-bits d'ou des performances doublées dans des cas rares mais idéaux (cf. cette page pour le principe)

On trouve plusieurs groupes d'instructions AVX-512, avec pour commencer un socle commun dénommé AVX-512 Foundation (AVX512F) qui sera à la fois supporté par les processeurs x86 à compter de Skylake mais aussi par les coprocesseurs Xeon Phi à compter de Knights Landing, ces deux architectures devant voir le jour cette année. On trouve également des groupes d'instructions additionnels destinés à des domaines spécifiques et qui sont détaillé dans l'Intel Architecture Instruction Set Extensions Programming Reference .


Dans une présentation de juillet 2014 , Intel précisait que Skylake supporterait AVX512F ainsi que trois groupes d'instructions supplémentaires AVX512BW et AVX512DQ ainsi que la possibilité de travailler sur des vecteurs de taille inférieure à 512-bits (AVX512VL). Mais il était également précisé qu'AVX-512 était un jeu d'instruction pour Xeon, et ce n'est pas Skylake mais bien "Skylake Xeon" qui est mentionné.

Les Skylake en version "Core" seront-ils dépourvus d'AVX-512 ? Un autre indice se situe sur cette page  dédiée à l'Intel Software Development Emulator, un logiciel qui permet d'émuler sur les processeurs actuels le support de futurs jeux d'instruction. Elle précise que les dernières versions apportent l'émulation d'instructions AVX-512 supplémentaires qui seront supportées par de futures versions des Intel Xeon qui seront introduites après Knights Landing. Difficile de savoir si il est bien question de Skylake ou de son successeur CannonLake, mais dans tous les cas il n'est bien question que de Xeon.

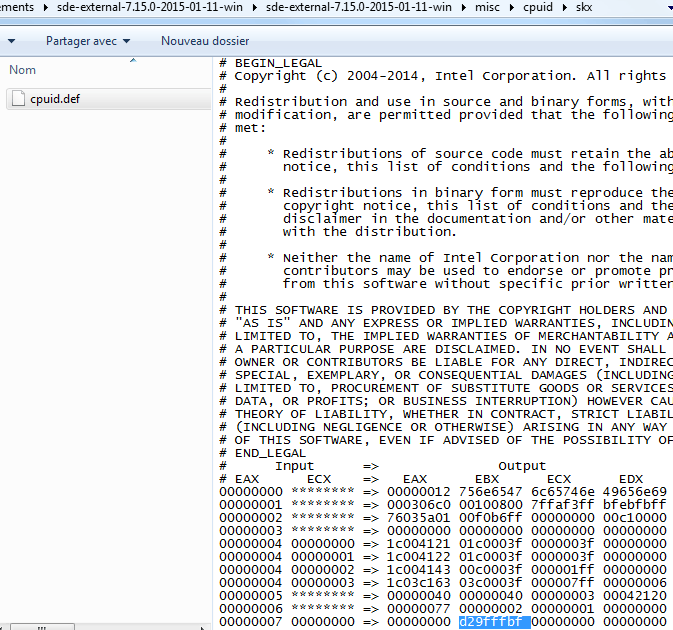

Pour aller plus loin nous avons téléchargé le logiciel Intel SDE qui propose dans son répertoire \misc\cpuid les CPUID (cf. Wikipedia ) attendus pour les futurs processeurs Intel présent mais aussi à venir. On trouve ainsi par exemple un sous-répertoire hsw pour Haswell, bdw pour Broadwell, cnl pour CannonLake… mais aussi skl pour Skylake et sklx pour Skylake dans sa déclinaison Xeon. Si on analyse le contenu des registres permettant de connaitre les instructions supportées par les processeurs, on se rend compte que seul Skylake dans sa déclinaison Xeon supporte AVX512F (ainsi que AVX512VL, AVX512CD, AVX512DQ, AVX512BW) !


En jetant un œil au contenu des versions précédentes de Intel SDE on note la présence du répertoire skl dès la dernière version encore téléchargeable, la 6.22 de mars 2014. Le CPUID est inchangé par rapport à la version actuelle, et il est probablement présent comme tel depuis la version 6.1 de juillet 2013 ayant introduit le support de Skylake pour l'émulation des instructions MPX. L'apparition du répertoire sklx date pour sa part 7.1.0 de juillet pour lequel Intel indiquait "Added support for additional Intel AVX-512 instructions.".

CannonLake a pour sa part fait son apparition avec la version 7.8 de juillet dernier pour laquelle il est indiqué "Added support for additional Intel AVX-512 instructions (AVX512-VMBI and AVX512-IFMA).", ces deux extensions d'AVX-512 étant bien annoncées comme supportées par le CPUID présent pour ce successeur de Skylake prévu pour 2016 en 10nm. Cette fois il n'y a pas de précision concernant les Xeon, ce qui laisse supposer qu'AVX-512 sera étendu aux processeurs grand public.

Au final si on combine la présentation de juillet et ce que l'on trouve dans Intel SDE, il apparait clairement qu'Intel a pour stratégie de réserver l'AVX-512 à la gamme Xeon sur la génération Skylake. Bien entendu, au moins dans un premier temps l'AVX-512 et sa transversalité avec les Xeon Phi intéressera surtout le monde professionnel, les applications devant être réécrites pour en tirer profit alors que les gains liés à une vectorisations sur 512-bit ne devraient concerner qu'une petite frange des calculs.

Reste maintenant à savoir si cette nouvelle segmentation est purement artificielle ou non, c'est-à-dire si les Skylake Xeon supportant AVX-512 seront les Xeon E3 v4 qui partageront la même puce que les Core i5 et i7, ou si AVX-512 sera réservé aux gros Skylake-E/EP/EX basés sur d'autres puces. Sachant que ces derniers ne devraient pas débarquer avant le second semestre 2016 dans le meilleur des cas, la première hypothèse semble la plus logique. Un tel bridage serait en tout cas une première qu'on ne peut que regretter : jusqu'alors les nouveaux jeux d'instructions SSE ou AVX étaient disponibles sur la gamme Core, seuls les Pentium et Celeron étant bridés à ce niveau.

Des détails sur les (monstrueux) Xeon Phi de 2015

Publié le 26/11/2013 à 16:48 par Marc Prieur

VR-Zone  publie quelques slides intéressants sur la nouvelle génération de Xeon Phi nommée Knights Landing. On savait déjà que ces puces prévues pour mi-2015 seraient gravées en 14nm, géreraient l'AVX-512, la DDR4, le PCi Gen3 et seraient disponibles en version Socket comme sur des cartes PCI-Express. En termes de performances, Intel vise une puissance maximale triplée, de l'ordre de 3 Tflops en double précision, et une efficacité par watts également triplée.

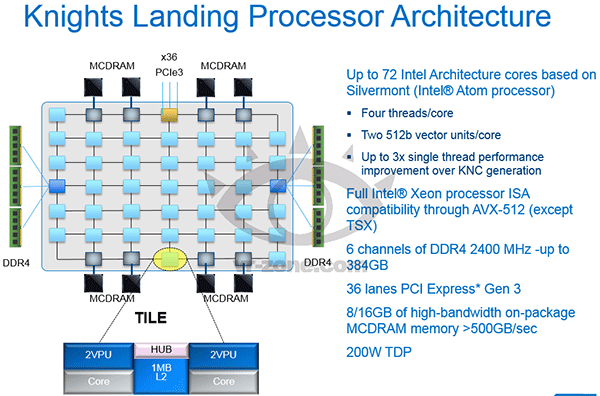

On en sait maintenant plus sur les détails de la puce. Alors que Knight Corner intègre actuellement 64 cœurs x86 de type P54C (Pentium, à noter qu'au mieux 61 sont actifs sur les Xeon Phi 7100) disposant chacun de 512 Ko de cache L2 et pilotant une large unité de calcul vectorielle, sur Knights Landing ce sont désormais 72 cœurs de type Silvermont (la dernière architecture Atom lancée il y a peu, qui est cette fois out-of-order). Ils sont associés par paire, partagent un cache L2 de 1 Mo et gèrent chacun deux grosses unités vectorielles prenant en charge le traitement des instructions AVX-512.

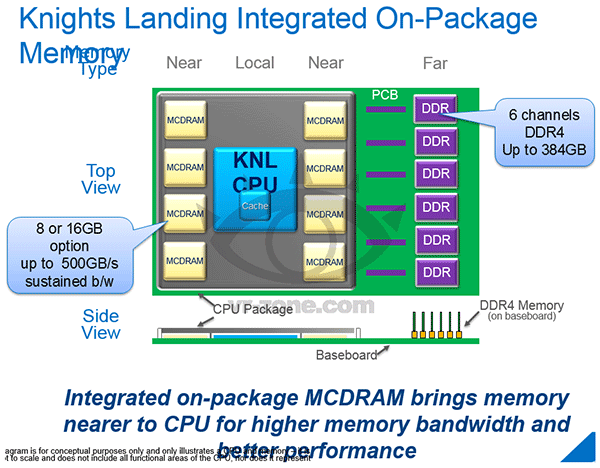

Alors que les cartes Knights Corner gèrent au mieux 16 Go de GDDR5 offrant une bande passante de 352 Go /s, cette fois la mémoire sera composée de 8 à 16 Go de MCDRAM directement intégrée sur le packacing de la puce et offrant une bande passante pouvant atteindre 500 Go /s. Il faut y ajouter six canaux de DDR4-2400 permettant de gérer 384 Go supplémentaire avec une vitesse de 115,2 Go /s.

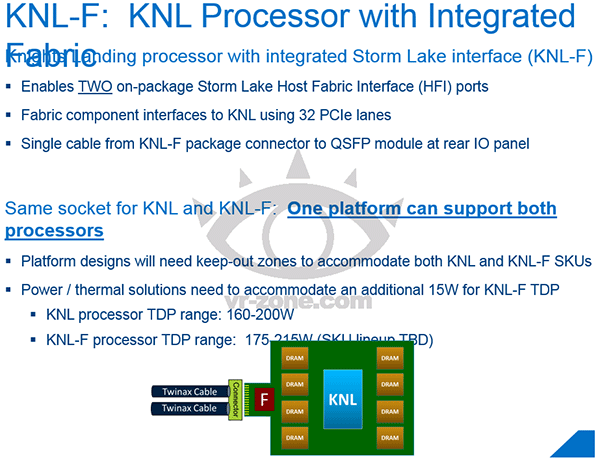

Enfin Intel y intégrera 36 lignes PCI Express Gen3, de quoi permettre d'éventuelles connexions entre plusieurs puces, ou avec des puces additionnelles. Un trimestre après le lancement des versions de base, une version "KNL-F" intégrant directement deux contrôleurs Fabric sur le packaging processeur verra le jour, elle permettra de disposer des liens optiques à haute vitesse et latence faible pour interconnecter les puces au sein d'un supercalculateur. Ces contrôleurs rajouteront 15W de consommation au TDP du package complet qui sera de 175 à 215W selon la version, contre 160 à 200W sans.


Contrairement à Knights Corner, Knights Landing sera utilisé sur Socket et il ne s'agira plus d'un simple co-processeur sur une carte fille, ce qui permettra de faire des serveurs utilisant seulement des Xeon Phi, de quoi augmenter notablement la densité pour les calculs massivement parallèles. Voilà un argument qui pourrait faire mouche dans ce secteur face aux offres Nvidia et AMD, sachant qu'une déclinaison sur carte fille de Knights Landing limitée à 2 canaux et 64 Go de DDR4 est également prévue pour fin 2015.

Intel dévoile l'AVX-512

Publié le 24/07/2013 à 18:45 par Guillaume Louel

C'est par le biais d'un de ses blogs  qu'Intel vient d'annoncer la prochaine version d'AVX, que l'on connaissait précédemment sous le nom de code 3.1 et 3.2. Il s'agira finalement d'AVX-512.

Comme son nom l'indique, AVX-512 est une extension du jeu d'instruction AVX qui rajoute des instructions SIMD (une instruction qui s'applique à de multiples données) 512 bits, soit le double de l'AVX actuel, pouvant cibler aussi bien des données entières que flottantes. Ce n'est pas la première fois que l'on voit un jeu d'instructions 512 bits chez Intel car c'est précisément ce que proposait le jeu d'instruction de Larrabee, et plus récemment de Knights Corner que l'on connait sous la dénomination commerciale Xeon Phi.

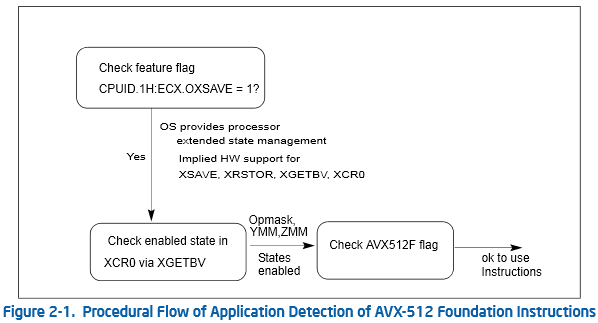

AVX-512 apporte une série de changements détaillés dans ce document PDF, on notera en premier lieu le nombre de registres qui passe de 16 à 32, tandis que les nouvelles instructions sont préfixées EVEX (au lieu de VEX pour AVX2). Ces dernières concernent aussi bien les entiers que les flottants et vous pourrez retrouver ci-dessous les grandes familles (classes) d'instructions disponibles.

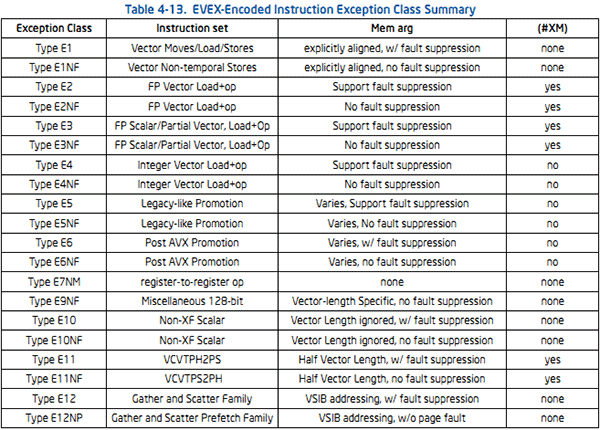

La liste des classes d'instructions d'AVX-512. Vous retrouverez dans le PDF la liste complète des instructions à la page 75.


Notez qu'Intel parle dans son document "d'AVX-512 Foundation", sous entendant qu'il s'agit là du socle commun et que certains produits pourraient proposer des instructions supplémentaires. Ce n'est pas forcément surprenant puisque ces slides  indiquaient que Knights Landing (la prochaine version de Xeon Phi) utiliserait AVX3.1, tandis que Skylake (la prochaine nouvelle architecture CPU d'Intel qui apparaitra après Broadwell en 14nm) utilisera AVX 3.2.

Il sera intéressant de voir ce qu'Intel fera exactement de ces unités AVX 512 bits dans le processeur Skylake. Le directeur du Visual and Parrallel Architecture Group d'Intel, Ofri Wechsler est en effet à la fois en charge des projets Xeon Phi du constructeur (l'actuel Knights Corner, le suivant Knights Landing, et le futur Knights Hill) mais aussi de l'architecture graphique qui sera utilisée dans Skylake.

Sa biographie sur le site d'Intel indique également qu'il était responsable du projet qui tentait de construire un pipeline de rendering 3D logiciel fonctionnant sur Larabee, l'ancêtre des actuels Xeon Phi. Si des rumeurs laissaient penser qu'Intel pourrait un jour utiliser ce type de solution pour remplacer un GPU, l'échéance de Skylake est probablement encore trop proche pour que l'on voit arriver ce type de solution pour remplacer l'iGPU intégré aux processeurs. Skylake dans sa version desktop est en effet prévu pour 2015.
