Comparatif : 16 DDR 2x256 Mo PC3200 et +

Fréquence & Timing mémoire

Il existe deux paramètres principaux pour une mémoire : sa fréquence de fonctionnement d´une part, et ses timings d´autre parts. Côté fréquence, voici les valeurs que l´on trouve actuellement :

- 133 MHz : DDR266/PC2100
- 166 MHz : DDR333/PC2700
- 200 MHz : DDR400/PC3200
- 217 MHz : DDR433/PC3500
- 233 MHz : DDR466/PC3700

On notera que seules les trois premières fréquences sont des spécifications officielles reconnues par le JEDEC. La fréquence de la mémoire, ne fait pas tout, sinon ce serait trop simple. Ainsi, selon la qualité des puces mémoires utilisées, ces dernières sont plus ou moins rapides pour effectuer les opérations qui leur sont demandées. Les quatre principales caractéristiques à ce niveau (il y´en à d´autres bien entendu) sont le tCAC, le tRCD, le tRP et le tRAS :

tCAC : C´est le temps minimum nécessaire pour accéder à une colonne d´un banc
tRCD : C´est le temps minimum qui sépare l´accès d´une ligne à celui d´une colonne
tRP : C´est le temps minimum qui sépare deux signaux RAS (activation d´un banc)
tRAS : C´est le temps minimum nécessaire pour accéder à une ligne d´un banc

Ces valeurs sont exprimées en nanosecondes (ns). On utilise une autre valeur pour calculer ensuite le temps de latence, exprimé en cycles, qui sera configuré sur la barrette ou qui peut être utilisé dans le bios :

tCLK : C´est le temps pour un cycle. Il est calculé par 1 / Fréquence de bus, et est donc de 10ns à 100 MHz, 7.5ns à 133 MHz, 6ns à 166 MHz et 5ns à 200 MHz.


On utilise ensuite les formules suivantes pour trouver les temps de latence suivants, exprimés en cycles :

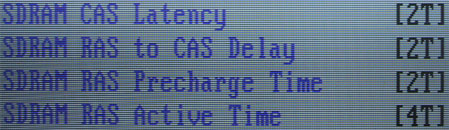

CAS Latency : tCAC / tCLK
RAS to CAS Delay : tRCD / tCLK
RAS Precharge Time : tRP / tCLK
RAS Active Time : tRAS / tCLK

Généralement, on donne ces timings dans l´ordre, ce qui nous donne par exemple 2-2-2-6 ou encore 2.5-3-3-8.
