Presque 13 cartes Z170 pour Gigabyte

Après Asus et Asrock, intéressons-nous aujourd'hui aux gammes Z170 annoncées par Gigabyte. Le constructeur propose une gamme assez large avec douze références sur son site, même si nous en avons trouvé treize en pratique en fouillant les manuels des constructeurs. On y trouve également des choses très originales.

A l'image de ses petits camarades, Gigabyte propose une gamme Gaming ainsi qu'une gamme plus traditionnelle. Du côté des choix, on note l'utilisation appuyée de contrôleurs réseaux Killer, même s'ils sont parfois épaulés par de l'Intel. On notera d'ailleurs qu'il semble s'agir, pour l'E2400, toujours de modèles Qualcomm Atheros auxquels est ajoutée la couche logicielle Killer.

Plus intéressant, Gigabyte utilise assez massivement le contrôleur USB 3.1/Thunderbolt 3 d'Intel que l'on va retrouver sur la moitié des cartes. Il sera intéressant de juger des performances de ce contrôleur face au plus modeste ASM1142. Encore plus original, deux des cartes incluent une puce MDCP2800, un convertisseur DP vers… HDMI 2.0a !

C'est là que les choses se compliquent un peu puisque dans les manuels, Gigabyte indique que le support du HDMI sur ces modèles est bridé et que plus d'infos seront données sur le site du constructeur. Aucune mention du HDMI 2.0a n'est faite dans tous les cas dans les fiches produits et manuels. On ne sait pas si le problème est corrigeable via un BIOS ou s'il faudra une nouvelle révision des cartes. Notons côté vidéo que le VGA est toujours présent sur beaucoup de modèles du constructeur.

Autre détail amusant, le constructeur utilise parfois des hubs USB 3.0 pour multiplier les ports, quelque chose qui nous parait légèrement désuet, mais pas autant que la présence sur certains modèles de hubs… USB 2.0. Pour le reste, le SATA Express est généralisé tout comme le M.2, et ce sur tous les modèles, une bonne chose.

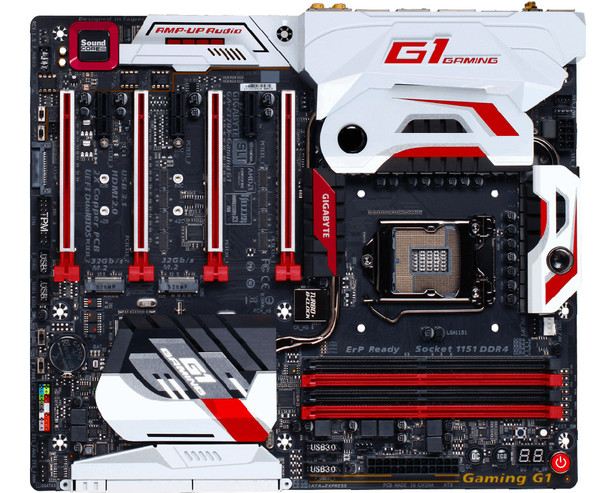

On commence par la gamme Gaming avec quatre références. La G1 est la plus haut de gamme, elle détonne du lot par son format E-ATX. Sa particularité principale tient dans l'utilisation d'un pont PCI Express (non précisé) pour proposer quatre ports reliés au processeur. On y retrouve aussi deux Killer E2400 ainsi qu'un contrôleur 802.11ac Killer également. Côté son c'est le Creative Sound Core 3D qui officie et l'on notera que la seule sortie vidéo est l'HDMI géré par la puce MDCP mentionnée plus haut.

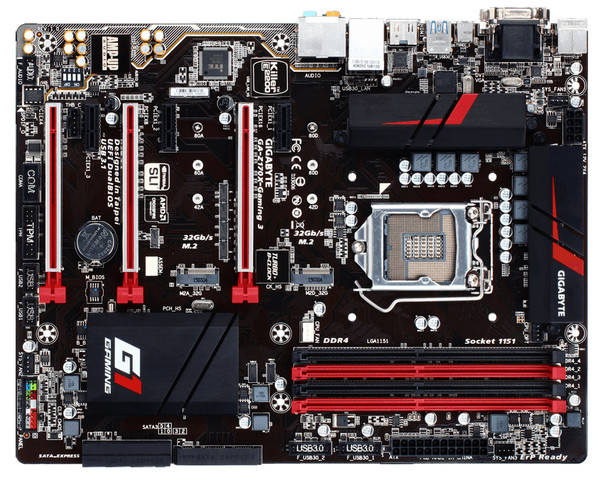

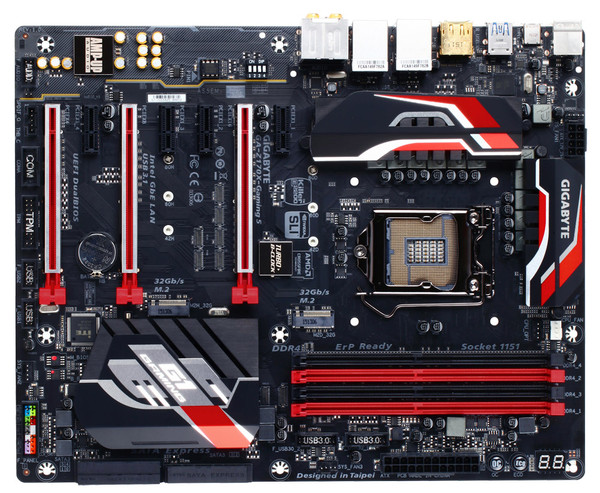

Le modèle 7 revient à une gestion PCI Express 8x/8x et remplace un Killer par un Intel côté réseau. On perd également un contrôleur ASM1061 pour le SATA (il en reste un) et l'on gagne un port DP. Le modèle 5 passe au Realtek ALC1150 avec ampli TI pour le son et perd son dernier ASM1061 (ainsi que le hub USB 3.0…). Enfin la Gaming 3 perd son contrôleur réseau Intel pour ne garder que le Killer. La disponibilité ne semble pas totalement effective sur ces modèles, côté prix il faudrait compter 240, 210 et 170 euros environ pour les modèles Gaming 7, 5 et 3.

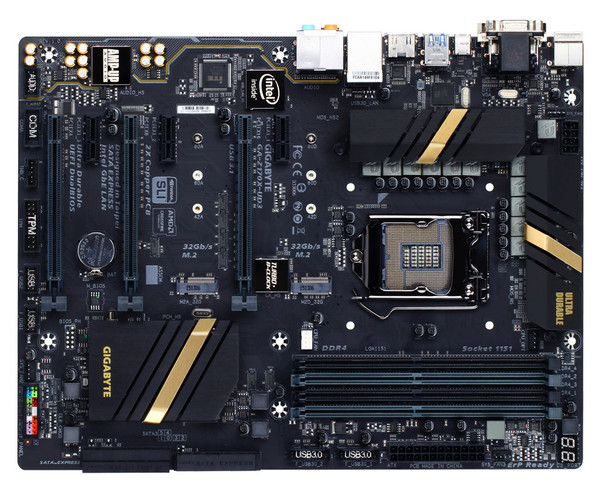

Juste en dessous on retrouve deux modèles plus classiques, les UD5 et UD3 ainsi qu'un modèle XP-SLI. On retrouve sur toutes le PCI Express 8x/8x ainsi qu'un contrôleur Realtek ALC 1150. On dispose sur l'UD5 de deux contrôleurs réseau Intel ainsi que d'une puce SATA ASM1061 additionnelle. Côté sortie vidéo elle se distingue par la présence d'un port DP. L'UD3 perd le DP au profit d'un VGA, et perd également un contrôleur réseau Intel ainsi que le SATA additionnel.

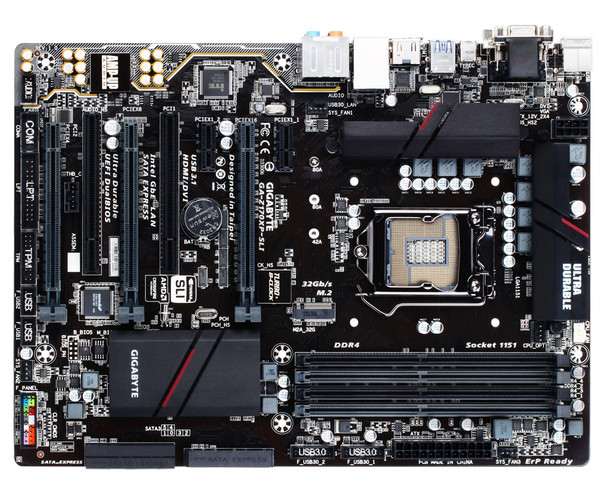

La Z170XP-SLI est assez différente visuellement mais nous l'avons groupé ici car elle conserve des composants similaires. Elle perd sa sortie S/PDIF optique ainsi qu'un connecteur M.2, et le contrôleur USB 3.1 Intel y est remplacé par de l'ASM1142. Côté prix il faudrait compter environ 170 euros pour l'UD3 et 155 pour la XP-SLI.

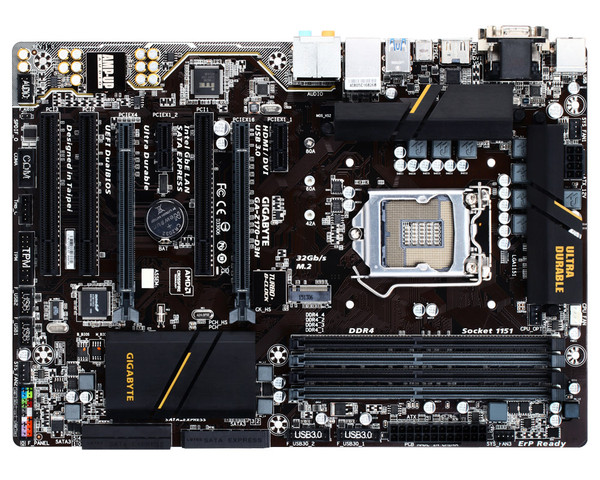

En dessous de ces modèles on retrouve l'entrée de gamme qui se caractérise par un seul port PCI Express connecté au processeur. Tout en haut de cette gamme on retrouve la Z170-D3H qui conserve avec bonheur l'ALC1150 côté son, même si elle ne dispose plus de sortie optique. Le réseau est Intel, mais l'on n'aura pas d'USB 3.1. Comme chez les autres constructeurs, on trouve sur cette carte un port USB Type-C qui est relié au chipset Intel. Mieux que rien, mais trompeur.

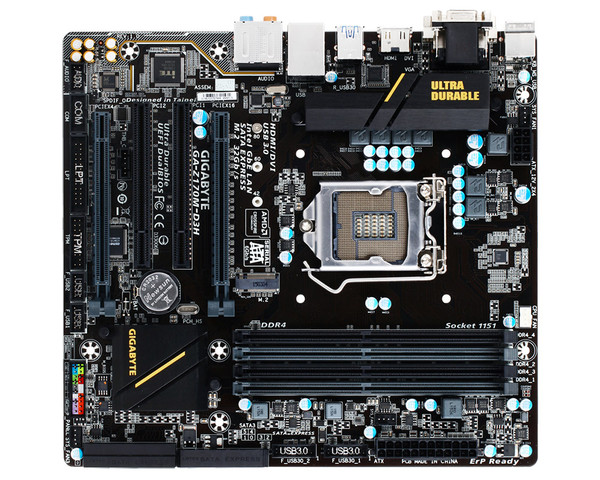

La D3H est disponible également en version microATX avec des caractéristiques légèrement différentes, le son migrant vers de l'ALC892 tandis que l'on perd aussi le port Type-C. On notera que le manuel de la Z170M-D3H évoque une version DDR3 qui n'apparait pas encore sur le site de Gigabyte. Comptez moins de 140 euros pour la Z170M-D3H

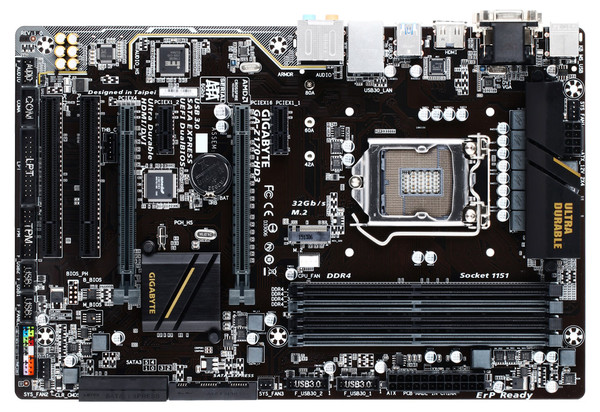

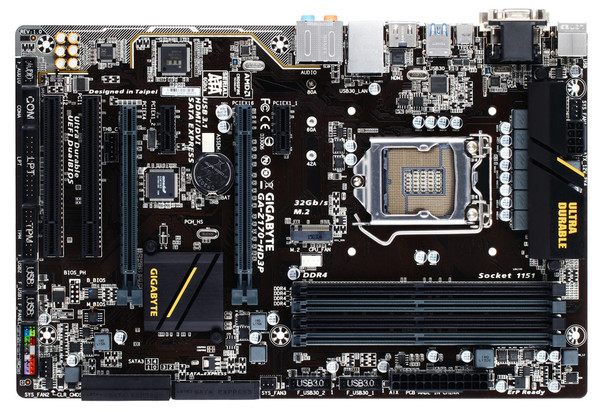

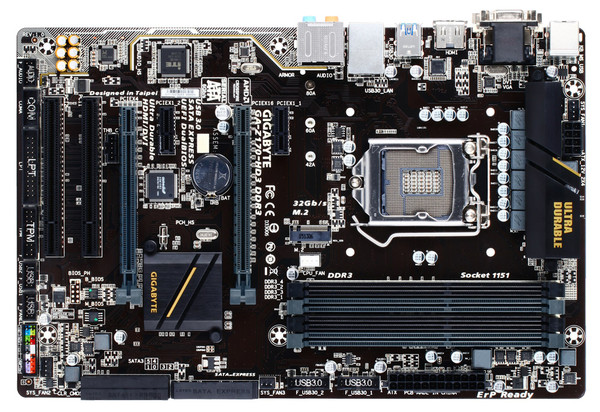

En dessous on retrouve trois modèles ATX, avec tout en bas le modèle DDR3. Ces trois cartes ont des caractéristiques identiques à savoir Realtek pour le réseau, et ALC887 pour le son. Pas de fioritures si ce n'est que l'HD3P ajoute, on salue l'idée, l'ASM1142 pour deux ports USB 3.1, en faisant une option d'entrée de gamme avec USB 3.1 ! Les deux autres HD3 perdent cette option. Nous n'avons pas encore les prix de ces modèles.
