Genèse d'une carte mère

L´opération s´effectue très rapidement, puisqu´il faut 48.05 secondes pour implanter les 346 composants sur la carte

Voici la carte à sa sortie de la deuxième machine ... comme vous pouvez le voir les principaux composants (chipset) ne sont pas encore implantés ...

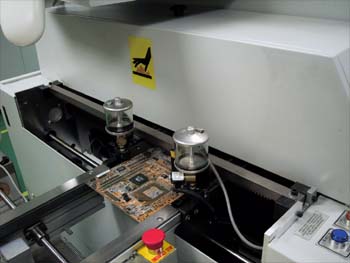

... et c´est cette troisième machine qui va s´en charger, mais à une vitesse plus réduite!

La carte s´apprête maintenant à rentrer dans une machine qui fait office de four. La température atteint les 200 degrés, ce qui permet de souder les composants implantés grâce à l´étain déposé par la première machine

Le 1er contrôle de qualité est visuel : Grâce à ce cache, une personne se charge de vérifier si tout les composants sont bien présents sur la carte.

Un deuxième contrôle est effectué par une machine qui se charge de vérifier si les composants fonctionnent correctement.
